上海川滬閥門有限公司

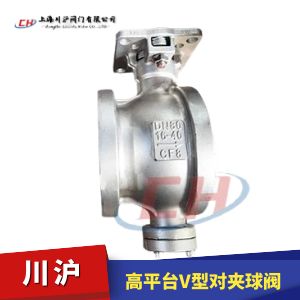

高平臺V型對夾球閥圖片
閥體材質 WCB、304不銹鋼、316不銹鋼
公稱通徑 DN15~200mm
公稱壓力 PN1.6MPa、2.5MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)合金鋼密封(-29-+425℃)
適用介質 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式 手柄、蝸輪、電動、氣動、液動等
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

高平臺V型對夾球閥 型號:Q70H/Q70F

高平臺V型對夾球閥是特殊類型球閥,它的關閉件是球缺體上開有V字型開口,V型開口具有鋒利的刃口,在球體回轉過程中,與閥座之間形成剪切作用,對介質具有強有力的切斷力,球缺體的V型開口與閥座流道形成一個扇形區域,在回轉過程中可改變流道截面積,形成對介質的精確調節,它是一種角回轉的調節閥,其密封性能與普通球閥相同,使它同時具備調節和開關兩種功能。免支架安裝,可以和電動執行器或氣動執行器進行直接連接,也可以在軸上安裝手柄,實現手動功能。三通球閥閥芯結構有L型和T型2種方式,可以用來分配不同的流向。根據不同的介質和介質的溫度,選擇合適的閥座。

執行機構選型
高平臺V型對夾球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接,組成,電動高平臺V型對夾球閥(開關型和調節型控制信號4-20mA)和氣動高平臺V型對夾球閥(開關型和調節型控制信號4-20mA)

高平臺V型對夾球閥 零部件參數

序號No 零件PARTS 材料MATERIAL
1 閥體 CF8
2 球體 304+HCr
3 閥桿 F304
4 軸套 304+復合材料
5 填料墊 304
6 填料 柔性石墨
7 填料壓板 CF8
8 外六角螺栓 不銹鋼
9 底蓋 CF8
10 下軸 F304
11 軸套 304+復合材料
12 纏繞墊 304+石墨
13 內六角螺栓 不銹鋼
14 閥座 304+NI55
15 O型圈 Viton
16 石墨閥座圈 柔性石墨
17 壓圈 F304
18 碟簧 17-7PH
19 雙頭螺柱 不銹鋼
20 定位片 不銹鋼

高平臺V型對夾球閥 結構圖

高平臺V型對夾球閥結構圖

高平臺V型對夾球閥 安裝尺寸

公稱通徑
DN(mm)
  L 進口 出 口   D   FXF   E   H   支架尺寸
15 62 15 25 48 11X11 14 72 F05
20 62 15 25 48 11X11 14 72 F05
25 62 20 38 67 11X11 14 72 F05
32 62 25 45 82 11X11 14 76 F05
40 62 32 49 90 11X11 14 78 F05
50 75 40 64 100 14X14 17 96 F05XF07
65 90 50 85 125 14X14 17 104 F05XF07
80 100 65 100 133 17X17 20 121 F07XF10
100 115 76 110 154 17X17 20 130 F07XF10
125 130 98 140 180 17X17 20 145 F07XF10
150 160 120 170 215 27X27 30 185 F10XF12
200 200 150 215 265 27X27 30 222 F12XF14X16
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要高平臺V型對夾球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥(材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄)
  • 超薄球閥
  • 球閥
    超薄球閥(材質不銹鋼、法蘭連接、超薄式球閥、帶手柄)
  • 法蘭球閥
  • 球閥
    法蘭球閥(材質不銹鋼、法蘭連接、國標尺寸、帶手柄)
  • 高壓球閥
  • 球閥
    高壓球閥(材質A105、鍛造、二段式球閥、帶手柄)
  • 三通保溫球閥
  • 球閥
    三通保溫球閥(材質不銹鋼、法蘭連接、保溫型、帶手柄)
  • V型球閥
  • 球閥
    V型球閥(材質碳鋼、法蘭連接、耐磨型、帶安裝支架)
  • 高平臺V型對夾球閥
  • 球閥
    高平臺V型對夾球閥(材質不銹鋼、三片式、對焊連接、帶手柄)
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥(材質不銹鋼、法蘭連接、三片式、帶手柄)

高平臺V型對夾球閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

高平臺V型對夾球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
