旋啟式法蘭止回閥

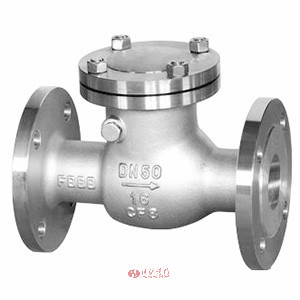

旋啟式法蘭止回閥圖片

旋啟式法蘭止回閥 型號：H44W/H44H

旋啟式法蘭止回閥，連接方式法蘭式，止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。

使用范圍
旋啟式法蘭止回閥適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。主要用于石油、化工、制藥、化肥、電力等管路上。

旋啟式法蘭止回閥 技術參數

型號 H44H-16C~250 H44W-16P~250
工作壓力（MPa） 1.6~25
適用溫度（℃） ≤425 ≤550
適用介質 水、蒸汽、油品 弱腐蝕性介質
材料 閥體、閥蓋、閥瓣 碳素鋼 鉻鎳鈦不銹鋼
密封面 碳鋼堆焊鐵基合金 本體密封

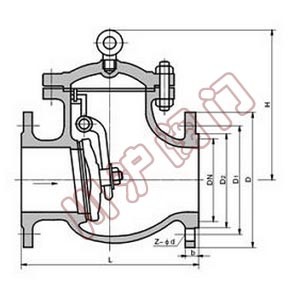

旋啟式法蘭止回閥 結構圖

旋啟式法蘭止回閥結構圖

旋啟式法蘭止回閥 外形尺寸

公稱通徑 DN 主要外形尺寸和連接尺寸
L D D1 D2 b Z-d H
H44H-16C 、H44W-16C 、H44W-16P 、H44W-16R 、H44W-16I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 100 85 16 4-18 115
50 230 160 125 100 16 4-18 135
65 290 180 145 120 18 4-18 142
80 310 195 160 135 20 8-18 165
100 350 215 180 155 20 8-18 180
125 400 245 210 185 22 8-18 210
150 480 280 240 210 24 8-23 233
200 500 335 295 265 26 12-23 304
250 550 405 355 320 30 12-25 348
300 650 460 410 375 30 12-25 390
350 750 520 470 435 34 16-25 430
400 850 580 525 485 36 16-30 468
H44H-25、H44W-25、 H44W-25P 、H44W-25R 、H44W-25I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 110 85 16 4-18 115
50 230 160 125 100 20 4-18 160
65 290 180 145 120 22 8-18 175
80 310 195 160 135 22 8-18 185
100 350 230 190 160 24 8-23 220
125 400 270 220 188 28 8-25 248
150 480 300 250 218 30 8-25 276
200 550 360 310 278 34 12-25 350
250 650 425 370 332 36 12-30 410
300 750 485 430 390 40 16-30 430
350 850 550 490 448 44 16-34 518
400 950 610 550 505 48 16-34 560
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要旋啟式法蘭止回閥產品詳細樣本。

旋啟式法蘭止回閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

旋啟式法蘭止回閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求

  • 升降式止回閥
  • 升降式止回閥
    升降式止回閥（材質不銹鋼、法蘭連接、適用于水、蒸汽、油品、硝酸、強氧化性等介質）
  • 旋啟式止回閥
  • 旋啟式止回閥
    旋啟式止回閥（材質不銹鋼、法蘭連接、適用于水、蒸汽、油品、硝酸、強氧化性等介質）
  • 保溫止回閥
  • 保溫止回閥
    保溫止回閥（材質不銹鋼、高壓、鍛造不銹鋼、法蘭連接、適合需要保溫的介質使用）
  • 蝶式止回閥
  • 蝶式止回閥
    蝶式止回閥（閥體材質不銹鋼、對夾式連接、適合水、氣體等場合使用）
  • 單瓣止回閥
  • 單瓣止回閥
    單瓣止回閥（閥體材質不銹鋼、對夾式連接、單瓣式）
  • 鍛鋼止回閥
  • 鍛鋼止回閥
    鍛鋼止回閥（材質A105，鍛打、法蘭連接、高壓）
  • 鍛打不銹鋼止回閥
  • 鍛打不銹鋼止回閥
    鍛打不銹鋼止回閥（閥體材質不銹鋼、法蘭連接、高壓）
  • 鍛打螺紋止回閥
  • 鍛打螺紋止回閥
    鍛打螺紋止回閥（閥體材質不銹鋼、內螺紋連接）
止回閥說明書 下載
